رله صورتی ، رله فن
رله صورتی فن ال۹۰ یکی از قطعات کلیدی در کنترل سرعت فن رادیاتور تندر ۹۰ است. خرابی رله، مقاومت فن یا اتصالات مدار می‌تواند موجب کار نکردن دور کند یا دور تند، افزایش دمای موتور در ترافیک و کاهش بازده کولر شود. در این راهنمای تخصصی رنو یدک، عملکرد مدار فن دو دور و روش اصولی تشخیص ایراد را بررسی می‌کنیم.

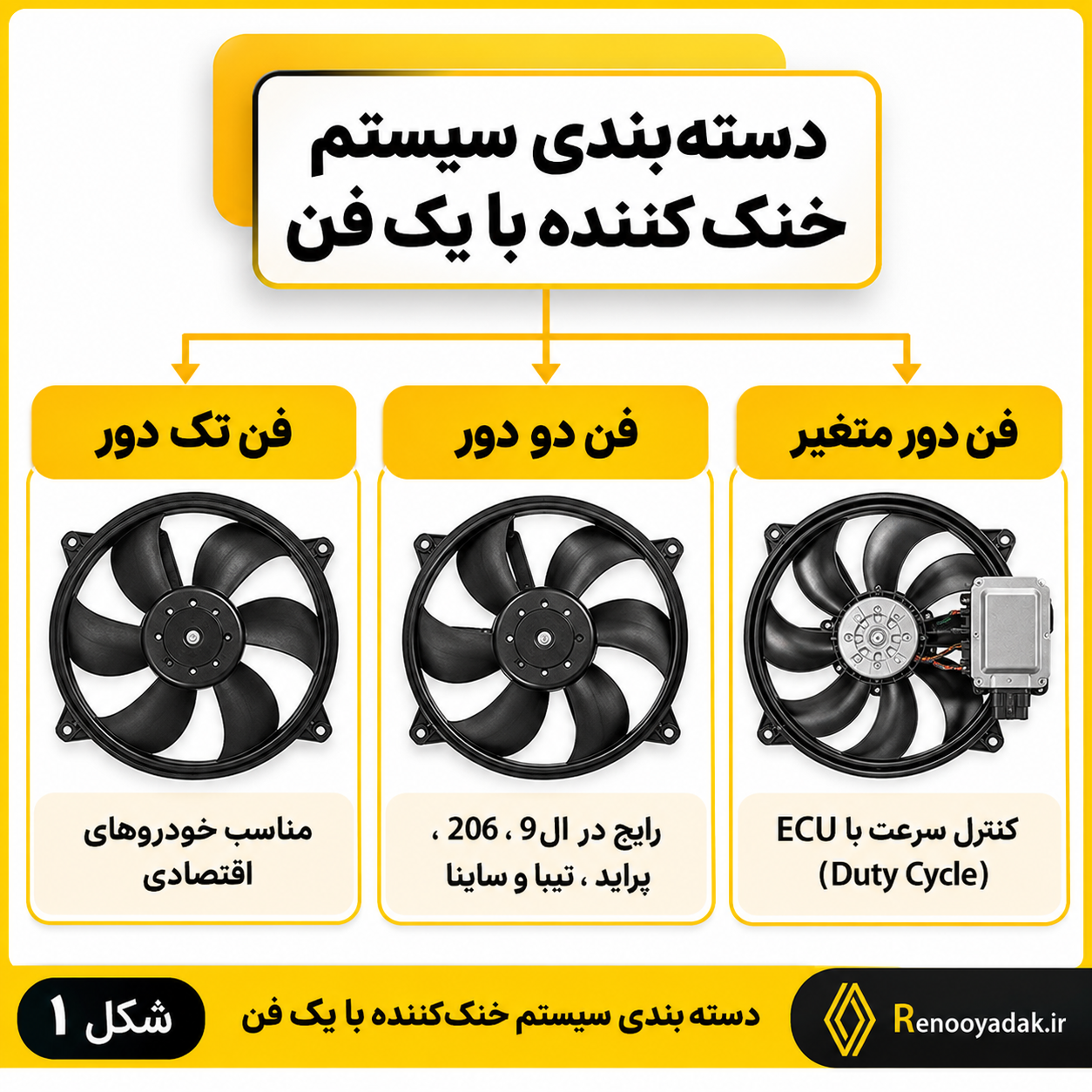

مدار فن رادیاتور ال۹۰ چگونه کار می‌کند؟
در ساختار مورد بررسی، یک موتور فن الکتریکی با دو سرعت کار می‌کند. ECU با توجه به اطلاعات سنسور دمای مایع خنک‌کننده و شرایط عملکرد خودرو، رله دور کند یا دور تند را فعال می‌کند. در دور کند، جریان از مقاومت فن عبور می‌کند؛ در دور تند، مسیر تغذیه مقاومت را دور می‌زند.
اجزای اصلی مدار فن ال۹۰
اجزای اصلی شامل ۱. سنسور دمای مایع خنک‌کننده، ۲. ECU موتور، ۳. رله دور تند فن، ۴. مقاومت فن، ۵. رله دور کند فن و ۶. مجموعه موتور فن رادیاتور هستند. این قطعات به کمک فیوزها و دسته‌سیم خودرو با یکدیگر ارتباط دارند.
نقش رله صورتی در عملکرد فن رادیاتور
رله‌های فن با فرمان ECU مدار قدرت را وصل یا قطع می‌کنند. صرفاً رنگ صورتی بدنه رله برای تشخیص نوع یا سازگاری آن کافی نیست؛ شماره فنی، آرایش پایه‌ها و مشخصات الکتریکی باید با نمونه نصب‌شده روی خودرو مطابقت داشته باشند. در عیب‌یابی، سلامت کنتاکت‌ها، بوبین، سوکت و ولتاژ تغذیه بررسی می‌شود.

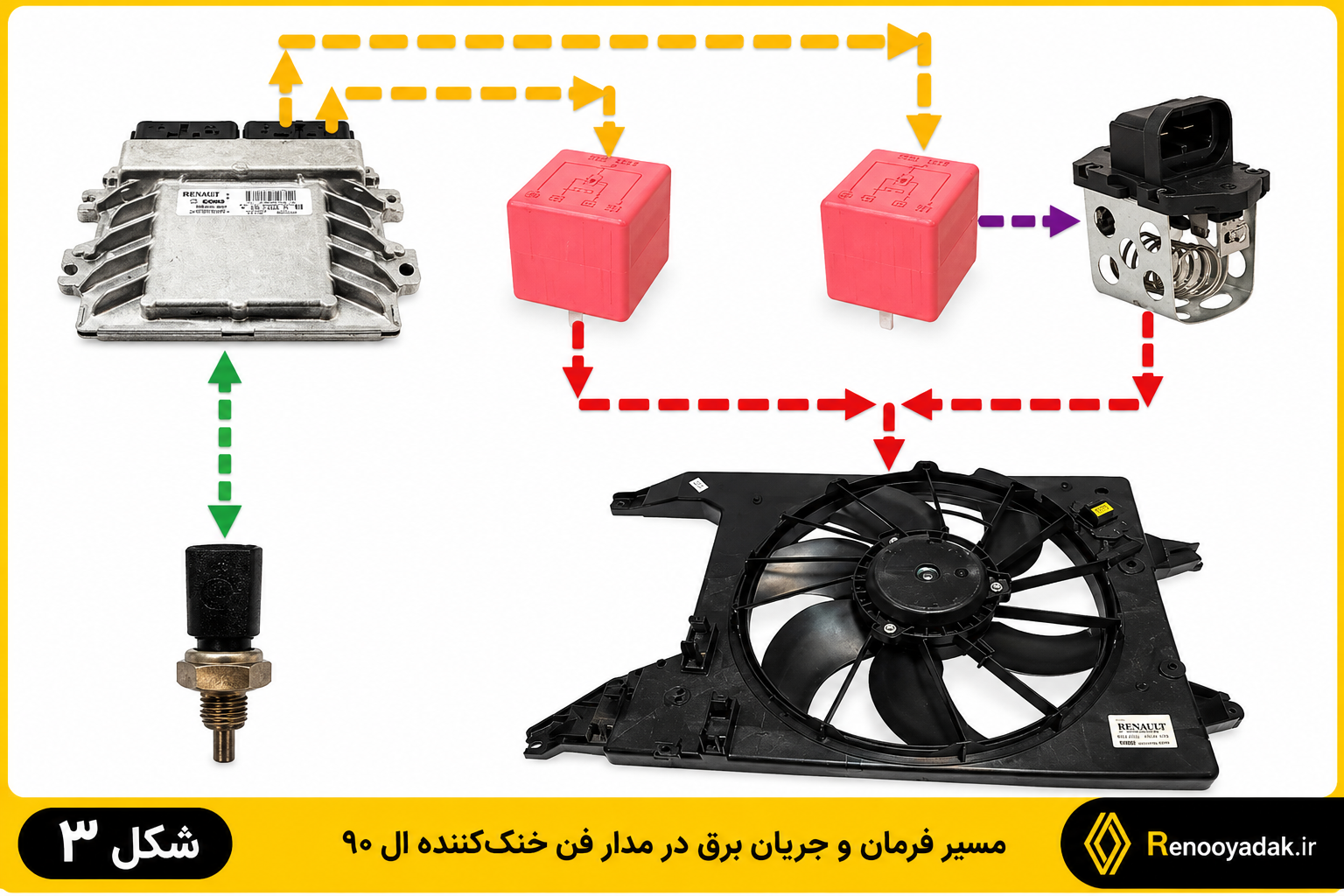

مسیر فرمان ECU و جریان برق فن
سنسور دمای آب اطلاعات حرارتی موتور را به ECU می‌رساند. ECU پس از پردازش این اطلاعات، فرمان مناسب را به رله‌ها ارسال می‌کند. رله‌ها جریان اصلی موتور فن را کنترل می‌کنند؛ مقاومت نیز در مدار دور کند نقش کاهش سرعت را دارد.
نقشه شماتیک مدار فن ال۹۰
در نقشه آموزشی، دو رله برای انتخاب مسیر تغذیه فن دیده می‌شود: مسیر دور کند از مقاومت عبور می‌کند و مسیر دور تند برق را بدون عبور از مقاومت به موتور فن می‌رساند. شماره پایه‌ها باید با نقشه تعمیراتی نسخه دقیق خودرو کنترل شوند.
عملکرد دور کند فن ال۹۰
با رسیدن دمای موتور به محدوده تعریف‌شده در برنامه ECU، رله دور کند فعال می‌شود. مسیر اصلی به صورت فیوز ← رله دور کند ← مقاومت فن ← موتور فن ← بدنه است. در نمونه نقشه آموزشی، آستانه حدود ۹۹ درجه سانتی‌گراد ذکر شده، اما این مقدار برای تمام نسخه‌های ECU قطعی نیست.
اگر فن فقط با دور تند کار کند، ابتدا مقاومت فن، سوکت آن، رله دور کند و فرمان ECU را بررسی کنید.

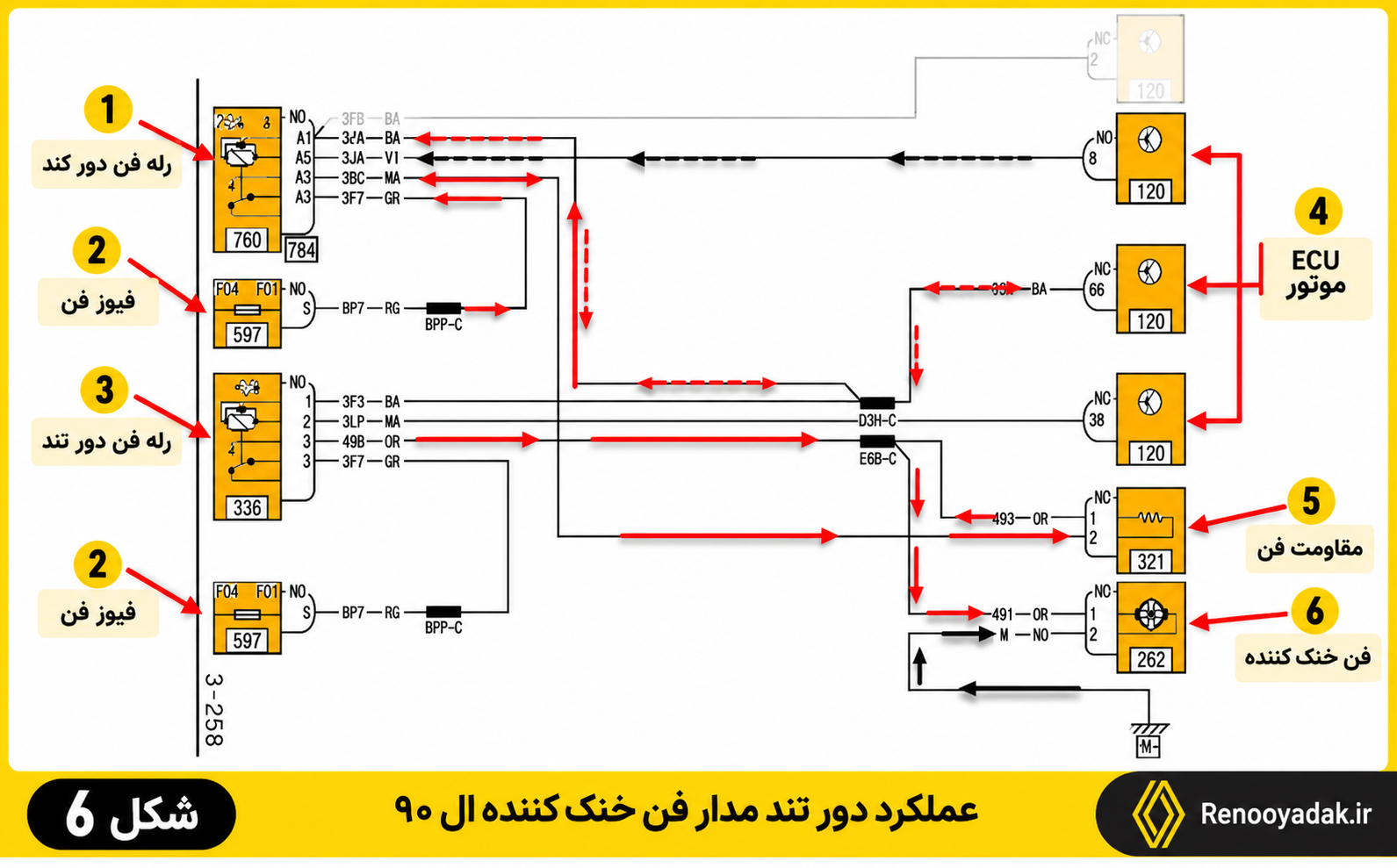

عملکرد دور تند فن ال۹۰
وقتی نیاز به خنک‌کاری بیشتری وجود داشته باشد، ECU مسیر دور تند را فعال می‌کند. در این وضعیت، برق از مسیر فیوز ← رله دور تند ← موتور فن ← بدنه عبور می‌کند و مقاومت در مسیر تغذیه قرار ندارد. عدد حدود ۱۰۵ درجه سانتی‌گراد در نقشه آموزشی آمده و ممکن است در کالیبراسیون‌های مختلف تفاوت داشته باشد.
علائم خرابی رله فن و مدار خنک‌کننده ال۹۰
- فن اصلاً روشن نمی‌شود: احتمال خرابی فیوز، رله، موتور فن، سیم‌کشی یا اتصال بدنه.
- فن فقط دور تند دارد: احتمال خرابی مقاومت، رله دور کند یا اتصالات آن.
- فن فقط دور کند دارد: احتمال ایراد در رله دور تند یا مسیر تغذیه آن.
- فن دائماً کار می‌کند: احتمال خطای سنسور دما، گیرکردن کنتاکت رله یا فرمان محافظتی ECU؛ روشن بودن کولر نیز باید بررسی شود.
- دمای موتور در ترافیک بالا می‌رود: بررسی مدار فن، رادیاتور، ترموستات و سایر اجزای خنک‌کننده ضروری است.
- صدای غیرعادی فن: احتمال آسیب پروانه، موتور فن یا قاب نگهدارنده.
جدول عیب‌یابی سریع رله صورتی و فن ال۹۰
| علامت | بخش‌های قابل بررسی |
|---|---|
| روشن نشدن فن | فیوز، رله‌ها، موتور، سیم‌کشی |
| نبود دور کند | مقاومت فن، رله دور کند، سوکت |
| نبود دور تند | رله دور تند، تغذیه، فرمان ECU |
| کارکرد دائمی فن | سنسور دما، رله، درخواست کولر و ECU |
| داغ شدن یا ذوب سوکت | اتصال ضعیف، افزایش مقاومت اتصال، جریان غیرعادی |
مراحل تست رله فن ال۹۰
ابتدا فیوزها و سوکت‌ها را از نظر قطعی، خوردگی و آثار حرارت بررسی کنید. سپس با نقشه پایه‌های همان رله، تغذیه بوبین و وضعیت کنتاکت‌ها را اندازه بگیرید. مقاومت فن و اتصال بدنه موتور را کنترل کنید. در پایان، با دستگاه دیاگ مقدار دمای گزارش‌شده به ECU و در صورت پشتیبانی، تست عملگر دور کند و دور تند را بررسی کنید.
هشدار: فن ممکن است ناگهانی روشن شود؛ دست و ابزار را از پروانه دور نگه دارید. از اتصال مستقیم و آزمایشی پایه‌های نامشخص خودداری کنید. درِ مخزن انبساط را هنگام داغ بودن موتور باز نکنید.
پرسش‌های متداول
چرا فن ال۹۰ فقط با دور تند روشن می‌شود؟
احتمال اختلال در مقاومت فن، رله دور کند، سوکت یا سیم‌کشی آن وجود دارد؛ تشخیص قطعی به تست نیاز دارد.
آیا همه رله‌های صورتی قابل جایگزینی هستند؟
خیر. رنگ به‌تنهایی معیار انتخاب نیست و باید شماره فنی و آرایش پایه‌ها مطابقت داشته باشند.
آیا خرابی سنسور آب باعث روشن ماندن فن می‌شود؟
بله، برخی ECUها در واکنش به خطای دما، فن را برای محافظت از موتور فعال می‌کنند.
۷ نشانه مهم خرابی رله صورتی و مدار فن ال۹۰
رله فن قطعه‌ای الکترومکانیکی است که با فرمان ECU، مسیر جریان موتور فن را وصل و قطع می‌کند. با این حال، هر اختلال در عملکرد فن به معنی خرابی خود رله نیست؛ برای تشخیص قطعی باید مدار مربوط بررسی شود.
۱. روشن نشدن فن رادیاتور
اگر با وجود بالا رفتن دما و صدور فرمان ECU فن روشن نشود، رله، فیوز، تغذیه موتور فن، سیم‌کشی و اتصال بدنه باید تست شوند. ادامه رانندگی با افزایش غیرعادی دما خطر آسیب موتور دارد.
۲. روشن ماندن غیرعادی فن
گیر کردن کنتاکت رله ممکن است فن را روشن نگه دارد؛ اما درخواست کولر، خطای سنسور دما یا راهبرد محافظتی ECU نیز می‌تواند چنین نشانه‌ای ایجاد کند. کارکرد فن پس از خاموش شدن خودرو به‌تنهایی نشانه خرابی نیست.
۳. افزایش دمای موتور در ترافیک
اگر دمای موتور در حرکت عادی است ولی هنگام توقف افزایش می‌یابد، عملکرد هر دو دور فن و همچنین رادیاتور، ترموستات و سطح مایع خنک‌کننده باید بررسی شود.
۴. هشدار دمای موتور
نمایش هشدار دمای بالا می‌تواند پیامد خنک‌کاری ناکافی باشد. در چنین شرایطی خودرو را در محل امن متوقف کنید و اجازه دهید موتور خنک شود.
۵. داغ شدن سوکت یا بوی سوختگی
شل بودن اتصال، خوردگی پایه‌ها یا جریان غیرعادی می‌تواند موجب افزایش حرارت، تغییر رنگ یا ذوب شدن سوکت رله شود. تعویض رله بدون رفع ایراد اتصال ممکن است مشکل را تکرار کند.
۶. کار نکردن یکی از دو دور فن
خرابی رله دور کند یا مقاومت فن می‌تواند باعث از کار افتادن دور کند شود؛ خرابی رله دور تند یا مسیر آن نیز ممکن است مانع افزایش سرعت فن شود.
۷. افت عملکرد کولر هنگام توقف
اختلال در گردش هوای کندانسور به دلیل عملکرد نادرست فن می‌تواند خنک‌کنندگی کولر را در ترافیک کاهش دهد؛ البته مشکلات مدار کولر نیز باید بررسی شوند.
چرا رله فن ال۹۰ مکرراً می‌سوزد؟
افزایش جریان مصرفی موتور فن
گیر مکانیکی، فرسودگی یا ایراد داخلی موتور فن ممکن است جریان مصرفی را افزایش دهد و به کنتاکت رله فشار وارد کند. جریان واقعی باید با ابزار مناسب اندازه‌گیری شود.
ضعف اتصال در سوکت رله
لق شدن پایه‌ها، اکسیدشدگی و افزایش مقاومت تماس باعث تولید گرمای موضعی می‌شود؛ این مورد از علت‌های مهم آسیب سوکت و کنتاکت است.
رله نامناسب یا بی‌کیفیت
رله‌ای با ظرفیت جریان، آرایش پایه یا مشخصات بوبین نامتناسب ممکن است درست عمل نکند یا زودتر آسیب ببیند. رنگ صورتی به‌تنهایی معیار سازگاری نیست.
آسیب دسته‌سیم و نفوذ رطوبت
ساییدگی عایق، اتصال کوتاه، خوردگی یا نفوذ آب به جعبه رله می‌تواند عملکرد مدار را مختل کند و به قطعات آسیب بزند.
اختلال فرمان یا تغذیه برق
خطای سنسور دما ممکن است زمان کارکرد فن را تغییر دهد، ولی لزوماً علت مستقیم سوختن رله نیست. وضعیت ولتاژ شارژ و تغذیه مدار نیز در عیب‌یابی بررسی می‌شود.
چگونه از خرابی دوباره رله فن جلوگیری کنیم؟
- رله جایگزین را براساس شماره فنی، ظرفیت جریان و نقشه پایه‌ها انتخاب کنید، نه فقط رنگ بدنه.
- هنگام مشاهده سوختگی، سوکت و پایه‌ها را نیز تعمیر یا تعویض کنید.
- جریان مصرفی موتور فن و چرخش آزاد پروانه را بررسی کنید.
- فیوز استاندارد و با آمپراژ توصیه‌شده استفاده کنید؛ فیوز قوی‌تر جایگزین نکنید.
- از پاشیدن مستقیم آب پرفشار به اتصالات و جعبه فیوز موتور خودداری کنید.
- هنگام سرویس سیستم خنک‌کننده، عملکرد دور کند و دور تند را نیز کنترل کنید.
هزینه تعویض رله فن ال۹۰ و نکات خرید
هزینه نهایی به نوع رله، برند، کیفیت قطعه، وضعیت سوکت و اجرت تعمیرگاه بستگی دارد. اگر سوکت آسیب دیده باشد، تعمیر اتصالات نیز لازم است. پیش از خرید، شماره فنی رله نصب‌شده و مشخصات خودرو را تطبیق دهید؛ قیمت‌های متغیر بازار را بدون استعلام روز نمی‌توان قطعی اعلام کرد.
سؤالات متداول درباره رله صورتی ال۹۰
آیا خرابی رله فن باعث جوش آوردن ال۹۰ می‌شود؟
بله؛ اگر خرابی مدار مانع روشن شدن فن شود، دمای موتور ممکن است بیش از حد افزایش یابد. البته جوش آوردن دلایل دیگری هم دارد.
آیا با رله فن خراب می‌توان رانندگی کرد؟
در صورت اختلال در خنک‌کاری یا افزایش دما، ادامه رانندگی توصیه نمی‌شود. ابتدا علت را بررسی و رفع کنید.
رله فن ال۹۰ کجا قرار دارد؟
رله‌های کنترل فن معمولاً در مجموعه جعبه رله و فیوز محفظه موتور قرار دارند؛ محل دقیق و آرایش آنها را باید با مدل و نقشه همان خودرو تطبیق داد.
هر چند وقت یک‌بار رله فن بررسی شود؟
برای رله معمولاً دوره تعویض ثابت وجود ندارد. هنگام سرویس سیستم خنک‌کننده یا مشاهده علائم غیرعادی، سوکت‌ها و عملکرد فن بررسی شوند.
چرا تعویض رله مشکل را فقط موقتاً برطرف می‌کند؟
ممکن است علت اصلی مانند جریان بیش از حد موتور فن، سوکت معیوب یا آسیب دسته‌سیم هنوز برطرف نشده باشد.
جمع‌بندی
خرابی رله صورتی، مقاومت فن یا اتصالات مدار می‌تواند عملکرد فن رادیاتور ال۹۰ را مختل کند. پیش از تعویض مجموعه فن، بهتر است هر دو مسیر دور کند و دور تند با دیاگ و اندازه‌گیری الکتریکی بررسی شوند. برای آشنایی با قطعات خنک‌کننده رنو به فروشگاه رنو یدک مراجعه کنید.
